產品概述
我公司生產的三相油浸式配電變壓器，器身采用了新型絕緣結構，提高了抗短路能力；鐵芯由高質量冷軋硅鋼片制成；高壓繞組均選用優質無氧銅線為材料，并采用多層圓式結構；所有緊固件均采用特殊防松處理。
產品具有高效率，低損耗的特點，可節省大量的電耗和運行費用，社會效益顯著，是國家推廣的高新技術產品。
型號及特點
性能技術指標
產品標準GB/T 1094-2013 GB 6450-2015
額定高壓：35,36.5,38kV
額定低壓：0.4kV
聯結組別：Dyn11或Yyn0
高壓分接范圍：±5%或±2x2.5%
絕緣水平 ：LI75AC35/LI0AC5
頻率: 50Hz
技術參數
35kV級S11、S13系列配電變壓器技術參數
額定容量 (KVA)
Rated capacity
電壓組合(kV)
Voltage combination
聯結方式 Conn- ecting
way
損耗(kW)
Dissipation
空載 電流 (%)
No-Load
current
阻抗 電壓 (%)
Impedance voltage
重量(kg)
Weight
外形尺寸(mm) LXBxH Outline dimension
軌距 縱向/橫向
Gauge
(longitudinal)
transverse direction
高壓(kV)
High-
Voltage
低壓(kV)
Low-
Voltage
空載
No-
load
負載 (75°C)
Load
器身重 Equipment body weight
油重 Oil Weight
總重 Gross Weight
30
35
36.5
38
調壓 范圍
±5%
0.4
Yyn0
0.165
0.90
2
6.5
145
205
530
1010x1020x1425
550/550
50
0.21
1.25
2
210
195
585
1010x1020x1425
80
0.28
1.80
1.8
285
225
735
1060x1125x1560
100
0.31
2.03
1.8
340
255
830
1090x1150x1600
125
0.34
2.39
1.7
395
270
950
1120x1150x1625
660/660
160
0.37
2.85
1.5
475
285
1050
1130x1280x1680
200
0.43
3.30
1.5
560
310
1190
1170x1300x1710
250
0.52
3.96
1.4
650
350
1355
1250x1370x1735
315
0.61
4.77
1.4
760
390
1565
1260x1730x1780
400
0.75
5.76
1.3
925
490
1875
1810x1250x1865
820/820
500
0.87
6.93
1.3
1085
550
2135
1850x1360x1920
630
1.05
8.30
1.1
1285
615
2505
1900x1380x1990
800
1.25
9.90
1.0
1530
720
2945
2100x1400x2075
1000
1.44
12.20
0.7
1845
815
3500
2220x1430x2245
1250
1.76
14.70
0.6
1930
935
3975
2260x1430x2250
1070/1070
1600
2.15
17.55
0.6
2385
1070
4685
2300x1460x2470
2000
2.61
21.50
0.6
2630
1090
4890
2380x1740x2350
35kV級S11、S13系列電力變壓器技術參數
|
額定容量 (KVA) Rated capacity |
電壓組合(kV) Voltage combination |
聯結方式 Conn- ecting way |
損耗(kW) Dissipation |
空載 電流 (%) No-Load current |
阻抗 電壓 (%) Impedance voltage |
重量(kg) Weight |
外形尺寸(mm) LXBxH Outline dimension |
軌距 縱向/橫向 Gauge (longitudinal) transverse direction |
||||||||||||||||||||||||||||||||
|
高壓(kV) High- Voltage |
低壓(kV) Low- Voltage |
空載 No- load |
負載 (75°C) Load |
器身重 Equipment body weight | 油重 Oil Weight | 總重 Gross Weight | ||||||||||||||||||||||||||||||||||
| 315 |
35 36.5 38.5 調壓 范圍 ±5% |
10 6 |
Yd11 | 0.61 | 4.77 | 1.4 | 6.5 | 825 | 440 | 1685 | 1300x1350x1800 | 660/660 | ||||||||||||||||||||||||||||
| 400 | 0.75 | 5.76 | 1.3 | 970 | 520 | 1880 | 1920x1370x1880 | |||||||||||||||||||||||||||||||||
| 500 | 0.87 | 6.93 | 1.3 | 1110 | 610 | 2235 | 1980x1380x1910 | 820/820 | ||||||||||||||||||||||||||||||||
| 630 | 1.05 | 8.30 | 1.1 | 1215 | 630 | 2420 | 2010x1400x1920 | |||||||||||||||||||||||||||||||||
| 800 | 1.25 | 9.90 | 1.0 | 1540 | 750 | 3035 | 2100x1410x2020 | |||||||||||||||||||||||||||||||||
| 1000 | 1.44 | 12.20 | 1.0 | 1795 | 835 | 3440 | 2200x1430x2130 | |||||||||||||||||||||||||||||||||
| 1250 | 1.76 | 14.70 | 0.9 | 1960 | 900 | 3860 | 2220x1440x2160 | |||||||||||||||||||||||||||||||||
| 1600 | 2.15 | 17.55 | 0.85 | 2275 | 1025 | 4540 | 2250x1440x2280 | |||||||||||||||||||||||||||||||||
| 2000 | 2.61 | 19.50 | 0.75 | 2560 | 1050 | 4960 | 2310x1470x2300 | |||||||||||||||||||||||||||||||||
| 2500 | 3.15 | 20.70 | 0.75 | 3140 | 1245 | 5730 | 2430x1760x2380 | 1070/1070 | ||||||||||||||||||||||||||||||||
| 3150 | 3.87 | 24.30 | 0.7 | 7 | 3785 | 1500 | 7100 | 2550x2220x2420 | ||||||||||||||||||||||||||||||||
| 4000 | 4.65 | 28.80 | 0.7 | 4690 | 1790 | 8500 | 2670x2390x2510 | |||||||||||||||||||||||||||||||||
| 5000 | 5.50 | 33.10 | 0.6 | 5570 | 2015 | 9790 | 2870x2450x2750 | 1475/1475 | ||||||||||||||||||||||||||||||||
| 6300 |
35 36.5 38.5 調壓 范圍 ± 2x2.5% |
Ynd11 | 6.60 | 36.90 | 0.6 | 7.5 | 7380 | 2460 | 11880 | 3100x2580x2950 | ||||||||||||||||||||||||||||||
| 8000 | 9.00 | 40.50 | 0.55 | 8870 | 2650 | 14100 | 3250x3680x3150 | |||||||||||||||||||||||||||||||||
| 10000 | 10.60 | 47.70 | 0.55 | 10020 | 2930 | 16500 | 3320x2720x3230 | |||||||||||||||||||||||||||||||||
| 12500 | 12.60 | 56.70 | 0.5 | 8 | 12880 | 3210 | 19780 | 3410x2950x3430 | ||||||||||||||||||||||||||||||||
| 16000 | 15.30 | 69.30 | 0.5 | 16120 | 1780 | 23950 | 3520x3180x3570 | |||||||||||||||||||||||||||||||||

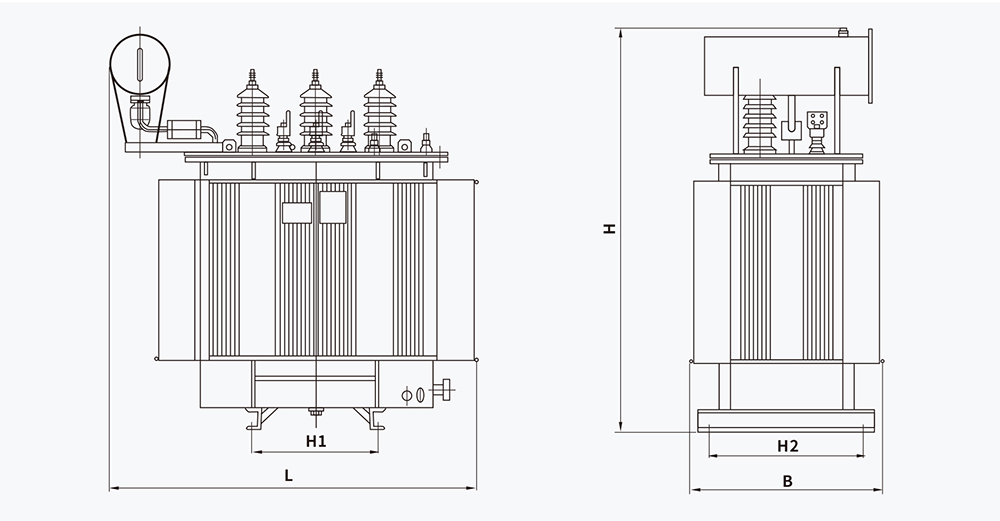

外形尺寸
