產品概述

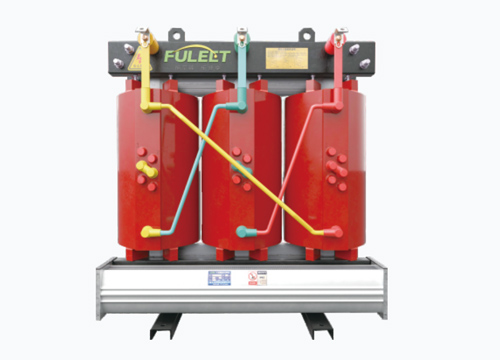

樹脂絕緣干式變壓器是我公司引進國外先進技術，自主開發了SC10、SCB13系列以及SC11、SCB18系列帶填料薄絕緣干式變壓器，由于線圈被環氧樹脂包封，所以難燃，防火、防爆、免維護，無污染，體積小，可直接安裝在負荷中心。同時科學合理的設計和澆注工藝，使產品局部放電量更小，噪聲低，散熱能力強，在強迫風冷條件下可以在125%額定負載下長期運行，并配有智能溫控儀，具有故障報警，超溫報警，超溫跳匣以及黑匣子功能，并通過RS485串行接口與計算機相連，可以集中監視和控制。
由于我公司干式變壓器具有以上特點，因此廣泛應用于輸變電系統，如賓館飯店，機場，高層建筑，商業中心，住宅小區等重要場所，以及地鐵，冶煉，電廠，輪船，海洋鉆井平臺等環境惡劣場所。

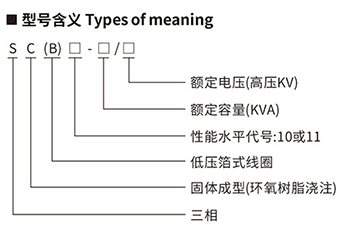

型號及特點
性能技術指標
產品標準：GB/T 10228-2015, GB 1094.11-2007, GB 20052-2020
額定高壓：10(11,10.5, 6.6, 6.3, 6)kV
額定低壓：0.4kV
聯結組別：Dyn11或Yyn0
高壓分接范圍：±5%或±2x2.5%
絕緣水平：LI75AC35/LI0AC5
頻率：50Hz

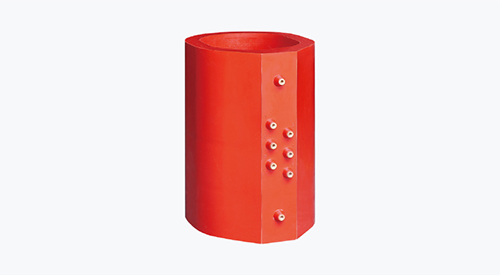

高壓繞組
高壓繞組用帶填料環氧樹脂真空澆注，局放量小，線圈電氣強度高，繞組內外壁用玻璃纖維網格板增強，增加了線圈的機械強度，提高了產品抗突發短路的能力，線圈永不開裂。

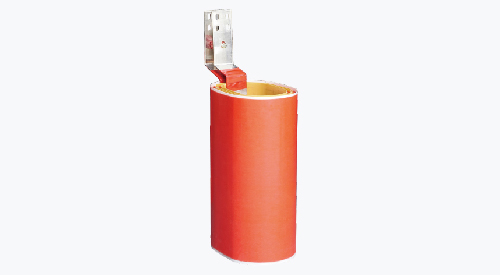

低壓繞組
低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角問題，使安匝更平衡，同時線圈采用軸向冷卻風道，增強了散熱能力，繞組層間采用了DMD環氧樹脂預浸布，整體固化成形。
鐵芯
鐵芯選用進口優質冷扎硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵芯噪聲，夾件和緊固件經特殊表面處理，使產品外觀質量有了進一步提高。
溫控系統和風冷系統
采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。
保護外殼和出線母排

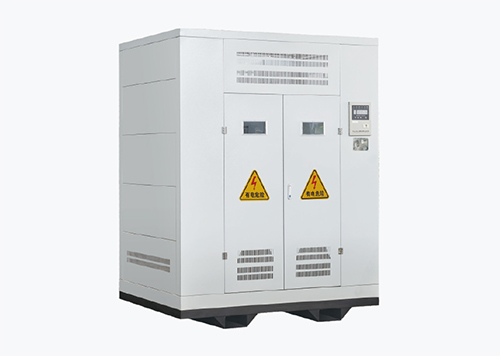

保護外殼對變壓器作進一步的安全保護，防護等級有IP20、IP23等，外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。
低壓出線標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。
技術參數
| 變壓器型號Transformer model | SC(B)13 | SC(B)14 | SC(B)18 |
空載電流 (%) No-Loa current |
噪聲 水平 聲功率/ 聲壓級 dB Noise |
||||||
|
額定 電量 Rated capacity |
短路咀抗 Short Imcipercudaintce |
高壓分 接線范圍 High- Voltage |
低壓 電壓 Low- Voltage |
空載損耗 No-load Dissipation |
負載 損耗 Load Dissipation |
空載 損耗 No-load Dissipation |
負載 損耗 Load Dissipation |
空載 損耗 No-load Dissipation |
負載損耗 Load Dissipation |
||
| kVA | ％ | ％ | kV | w | 155°C(F) (l20°C) | w | 155°C(F) (120°C) | w |
155°C(F) (120°() |
||
| 30 | 4% | ±2X2.5% | 0.4 | 135 | 710 | 130 | 640 | 105 | 640 | 2 | 61/49 |
| 50 | 195 | 1000 | 185 | 900 | 155 | 900 | 2 | 61/49 | |||
| 80 | 265 | 1380 | 250 | 1240 | 210 | 1240 | 1.8 | 63/50 | |||
| 100 | 290 | 1570 | 270 | 1415 | 230 | 1415 | 1.5 | 63/50 | |||
| 125 | 340 | 1850 | 320 | 1665 | 270 | 1665 | 1.4 | 64/51 | |||
| 160 | 385 | 2130 | 365 | 1915 | 310 | 1915 | 1.3 | 64/51 | |||
| 200 | 445 | 2530 | 420 | 2275 | 360 | 2275 | 1.1 | 65/52 | |||
| 250 | 515 | 2760 | 490 | 2485 | 415 | 2485 | 1.05 | 65/52 | |||
| 315 | 635 | 3470 | 600 | 3125 | 510 | 3125 | 1 | 68/54 | |||
| 400 | 705 | 3990 | 665 | 3590 | 570 | 3590 | 1 | 68/54 | |||
| 500 | 835 | 4880 | 790 | 4390 | 670 | 4390 | 1 | 68/55 | |||
| 630 | 965 | 5880 | 910 | 5290 | 775 | 5290 | 0.85 | 69/56 | |||
| 630 | 6% | 935 | 5960 | 885 | 5365 | 750 | 5365 | 0.85 | 69/56 | ||
| 800 | 1090 | 6960 | 1035 | 6265 | 875 | 6265 | 0.85 | 70/56 | |||
| 1000 | 1270 | 8130 | 1205 | 7315 | 1020 | 7315 | 0.85 | 70/56 | |||
| 1250 | 1500 | 9690 | 1420 | 8720 | 1205 | 8720 | 0.85 | 72/58 | |||
| 1600 | 1760 | 11730 | 1665 | 10555 | 1415 | 10555 | 0.85 | 73/59 | |||
| 2000 | 2190 | 14450 | 2075 | 13005 | 1760 | 13005 | 0.7 | 75/60 | |||
| 2500 | 2590 | 17170 | 2450 | 15445 | 2080 | 15445 | 0.6 | 76/61 | |||

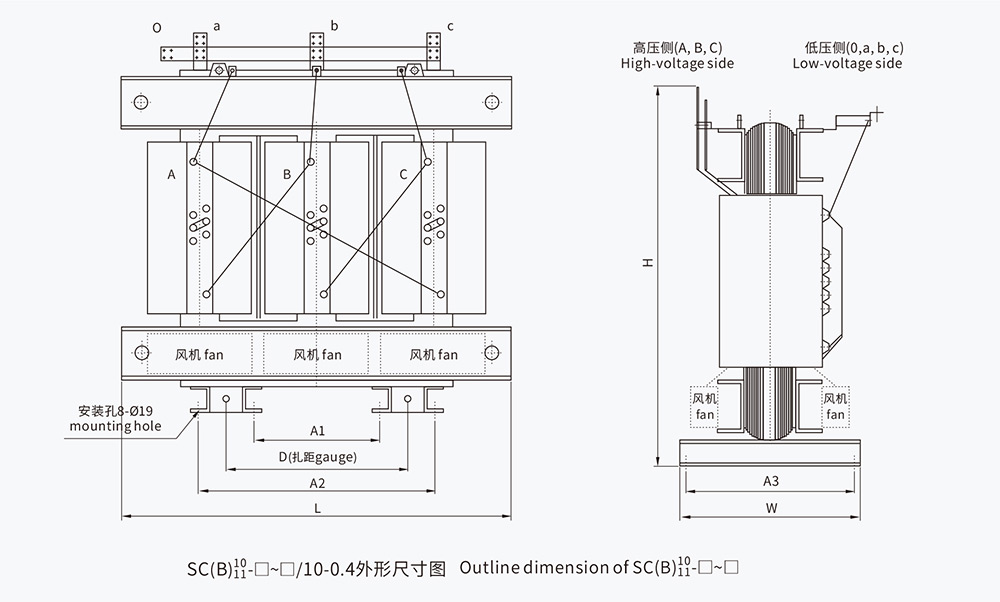

外形尺寸
|
額定容量(KVA) |
L |
W |
H |
D |
A1 |
A2 |
A3 |
|
30 |
660 |
450 |
630 |
400 |
440 |
440 |
400 |
|
50 |
660 |
450 |
680 |
400 |
400 |
400 |
400 |
|
80 |
870 |
450 |
820 |
550 |
550 |
550 |
400 |
|
100 |
900 |
600 |
840 |
550 |
550 |
550 |
550 |
|
125 |
920 |
600 |
870 |
550 |
550 |
550 |
550 |
|
160 |
1050 |
710 |
900 |
660 |
660 |
660 |
660 |
|
200 |
1060 |
710 |
950 |
660 |
660 |
660 |
660 |
|
250 |
1060 |
710 |
1030 |
660 |
660 |
660 |
660 |
|
315 |
1060 |
710 |
1030 |
660 |
660 |
660 |
660 |
|
400 |
1100 |
710 |
1080 |
660 |
660 |
660 |
660 |
|
500 |
1120 |
750 |
1160 |
700 |
657 |
700 |
700 |
|
630 |
1280 |
820 |
1120 |
820 |
820 |
770 |
770 |
|
800 |
1320 |
870 |
1160 |
820 |
820 |
820 |
820 |
|
1000 |
1370 |
870 |
1230 |
820 |
820 |
820 |
820 |
|
1250 |
1400 |
870 |
1290 |
820 |
820 |
820 |
820 |
|
1600 |
1520 |
870 |
1305 |
820 |
820 |
820 |
820 |
|
2000 |
1540 |
870 |
1390 |
820 |
820 |
820 |
820 |
|
2500 |
1580 |
950 |
1530 |
820 |
820 |
820 |
900 |
*注：以上尺寸如有變化， 以實際產品為準。

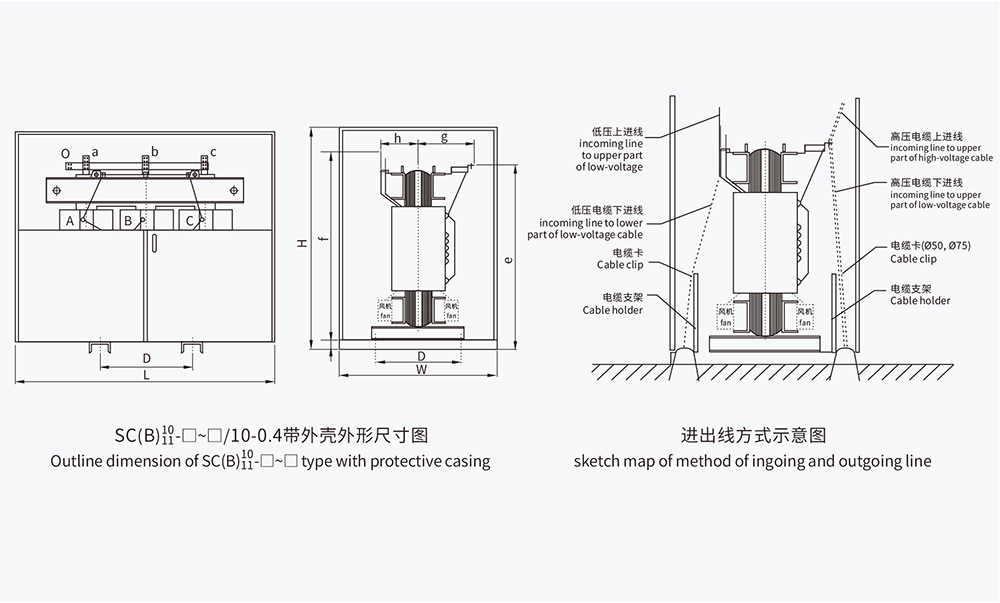

■SC(B)10-□/□系列樹脂絕緣干式變壓器保護外殼外形尺寸
|
額定容量(KVA) |
L |
W |
H |
D |
e |
f |
g |
h |
|
30 |
900 |
850 |
1050 |
400 |
470 |
480 |
320 |
195 |
|
50 |
900 |
850 |
1100 |
400 |
520 |
530 |
335 |
195 |
|
80 |
1150 |
1000 |
1250 |
550 |
610 |
630 |
305 |
185 |
|
100 |
1200 |
1000 |
1200 |
550 |
620 |
645 |
315 |
195 |
|
125 |
1200 |
1000 |
1200 |
550 |
650 |
685 |
321 |
198 |
|
160 |
1300 |
1150 |
1350 |
660 |
625 |
645 |
385 |
238 |
|
200 |
1300 |
1150 |
1400 |
660 |
675 |
690 |
395 |
238 |
|
250 |
1300 |
1150 |
1450 |
660 |
755 |
760 |
405 |
243 |
|
315 |
1350 |
1150 |
1550 |
660 |
740 |
750 |
390 |
254 |
|
400 |
1400 |
1150 |
1550 |
660 |
720 |
740 |
400 |
260 |
|
500 |
1400 |
1150 |
1700 |
660 |
800 |
820 |
425 |
290 |
|
630 |
1600 |
1250 |
1550 |
820 |
730 |
750 |
415 |
290 |
|
800 |
1600 |
1250 |
1600 |
820 |
840 |
860 |
440 |
306 |
|
1000 |
1650 |
1300 |
1650 |
820 |
850 |
870 |
460 |
322 |
|
1250 |
1700 |
1300 |
1700 |
820 |
880 |
900 |
470 |
315 |
|
1600 |
1800 |
1350 |
1850 |
820 |
900 |
920 |
465 |
336 |
|
2000 |
1850 |
1350 |
1900 |
820 |
920 |
940 |
475 |
347 |
|
2500 |
1900 |
1400 |
2200 |
820 |
1150 |
1180 |
500 |
350 |
*注：以上尺寸如有變化， 以實際產品為準。
