產品概述
HXGN囗-12型箱型固定式金屬封閉開關設備(簡稱環網柜)，額定電壓12kV、額定頻率50Hz的交流高壓成套設備裝置，主要用于三相交流環網，終端配電網和工業用電設備，起接受、分配電能和保護等作用，它也適于裝入箱式變電站。本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》:IEC60694《高壓開關設備和控制設備共用條款》標準的要求。并具有“五防”聯鎖功能。

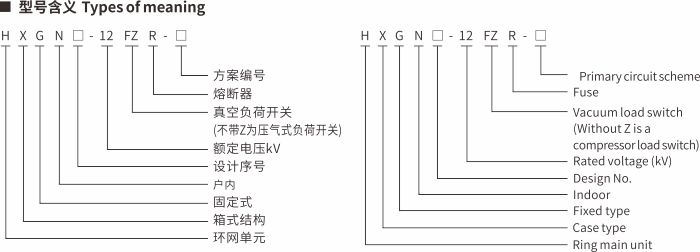

型號及特點
正常使用條件 Normalservice conditions
● 周圍環境溫度上限+40°C，下限-15°C;
● 海拔高度不大于1000m;
● 相對溫度日平均值不大于95%，月平均值不大于90%;無火災、爆炸危險及劇烈振動的場所;
● 周圍空氣無腐蝕性或可燃性氣體，水蒸汽和導電性塵埃等明顯污染。
技術參數
| 名稱Description | 單位Unit | FN12-12 | FZN25-12 | |
| 額定電壓Rated voltage | 12 | |||
|
lmin工頻耐受電壓 Rated power frequency withstand voltage(lmin) |
KV |
對地及相間42;隔離斷口48 To earth and between phase:42; Across the isolating distances: 48 |
||
|
雷電沖擊電壓（峰值） Rated lighting impulse withstand voltage |
對地及相間75;隔離斷口85
To earth and between phase: 75; |
|||
| 額定頻率Rated frequency | Hz | 50 | ||
|
負荷開關 Load switch |
額定電流Rated current | A | 630 | |
|
額定電流下電壽命 Electrical endurance under rated current |
次 | 100 | ||
|
開斷空載變壓器容量 Capactiy of breaking non-load transformer |
KVA | 1250 | 1600 | |
|
額定熱穩定電流 Rated short-time withstand current |
KA/S |
20/4;接地開20/2 20/4, Earthing switch 20/2 |
||
|
額定動穩定電流（峰值） Rated peak withstand current |
KA | 50 | ||
|
額定短路關合電流（峰值） Rated short-circuit making current |
KA | 50 | ||
|
熔斷器額定電流 Fuse Rated current |
A | 125 | ||
| 組合電器 Switch-fuse combination |
額定轉移電流 Rated transfer current |
A | 1200 | 2000 |
|
額定短路開斷電流 Rated short-circuit breaking current |
KA | 31.5 | ||
|
配用熔斷器型號 Equipped with fuses |
S口LAJ-12 | |||
| 機械壽命Mechanical endurance | 2000 | 10000 | ||
|
輔助回路lmin工頻耐壓 lmin power!「equency withstand voltage of auxiliary circuit |
2 | |||
|
電動操動機構工作電壓 Working voltage of motor actuator mechanism |
交直流220; 110 AC, DC 220; 110 |
|||
| 防護等級Degree of protection | IP4X | |||

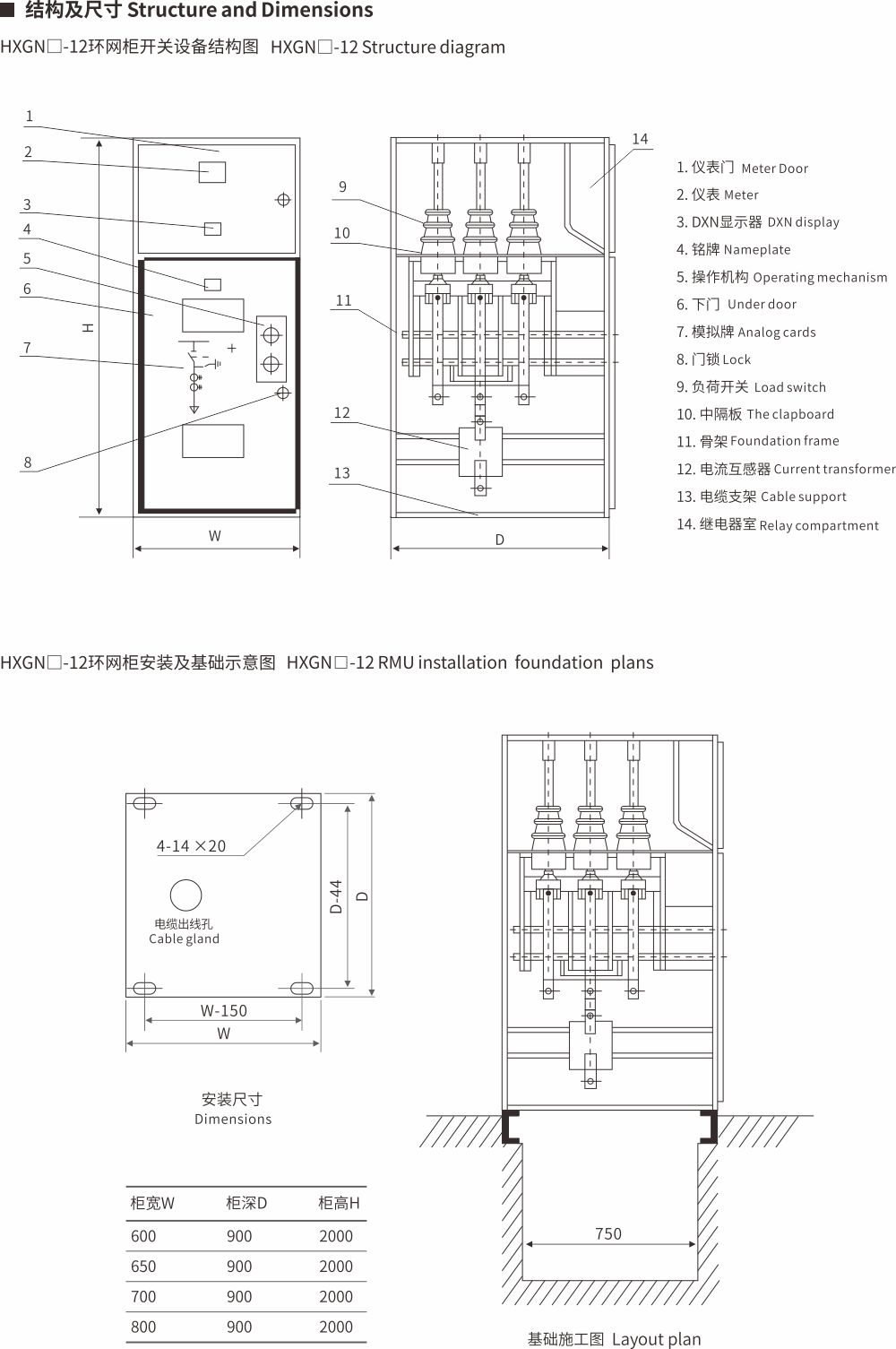

外形尺寸
