產品概述

MNS型低壓抽出式開關柜(以下稱開關柜)是我公司參考了瑞士ABB公司的MNS系列低壓開關柜并加以綜合改進后開發的，是目前國內較先進的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更安全、更可靠。

本開關柜適用于交流50(60)Hz、額定工作電壓400V、660V，額定電流5000A及以下三相五線制的電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電能消耗設備的控制，并通過電容補償柜對其主母線進行無功補償。

本產品符合GB7251.12-2013《低壓成套開關設備和控制設備》,IEC61439-2:2011《低壓成套開關設備和控制設備》等標準的要求。

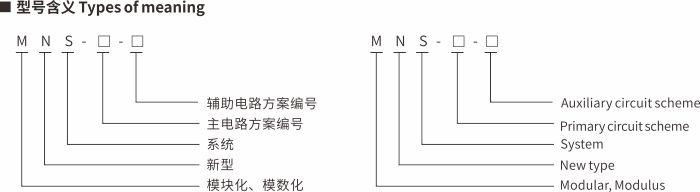

型號及特點

正常使用條件 Normalservice conditions

● 環境溫度:上限+40℃℃，下限-15°C(特殊工藝下可達-45°C);

● 海拔高度不超過2500m(特殊工藝下，可達4000m);

● 周圍空氣相對濕度在最高溫度為+40°C時不超過50%，在較低溫度時有較高的相對濕度，如+20°C時為90%，但考慮到由于溫度的變化有可能會偶然產生適度的凝露。

● 應安裝在無劇烈震動和沖擊，以及不使用電器元件受到腐蝕的場所。

注:超出上述正常使用條件時，用戶可與制造廠協商確定。

技術參數

過電壓類別 Overvoltage category		IV    Ill
污染等級 Pollution Degree		3
額定工作電壓(Ue)(V) Rated operating voltage		400/660
額定絕緣電壓(Ui)(V) Rated insulation voltage		660/1000
額定頻率(Hz) Rated frequency		50(60)
水平母線 Horizontal busbar	額定電流 Rated Current	≤5000A
	額定短時耐受電流(kA) Rated short-time withstand current	50,65,80(1s有效值rms)
	額定峰值耐受電流(kA) Rated peak withstand current	105,140, 176(0.1s最大值Maximum)
垂直母線 Vertical busbar	額定最大工作電流 Rated maximum operating current	≤1000A
	額定短時耐受電流 Rated short-time withstand current	50kA
	額定峰值耐受電流 Rated peak withstand current	105kA
外殼防護等級 Degree of protection		IP30  IP40（特殊說明special Instructions)

外形尺寸

結構及尺寸 Structure and Dimensions

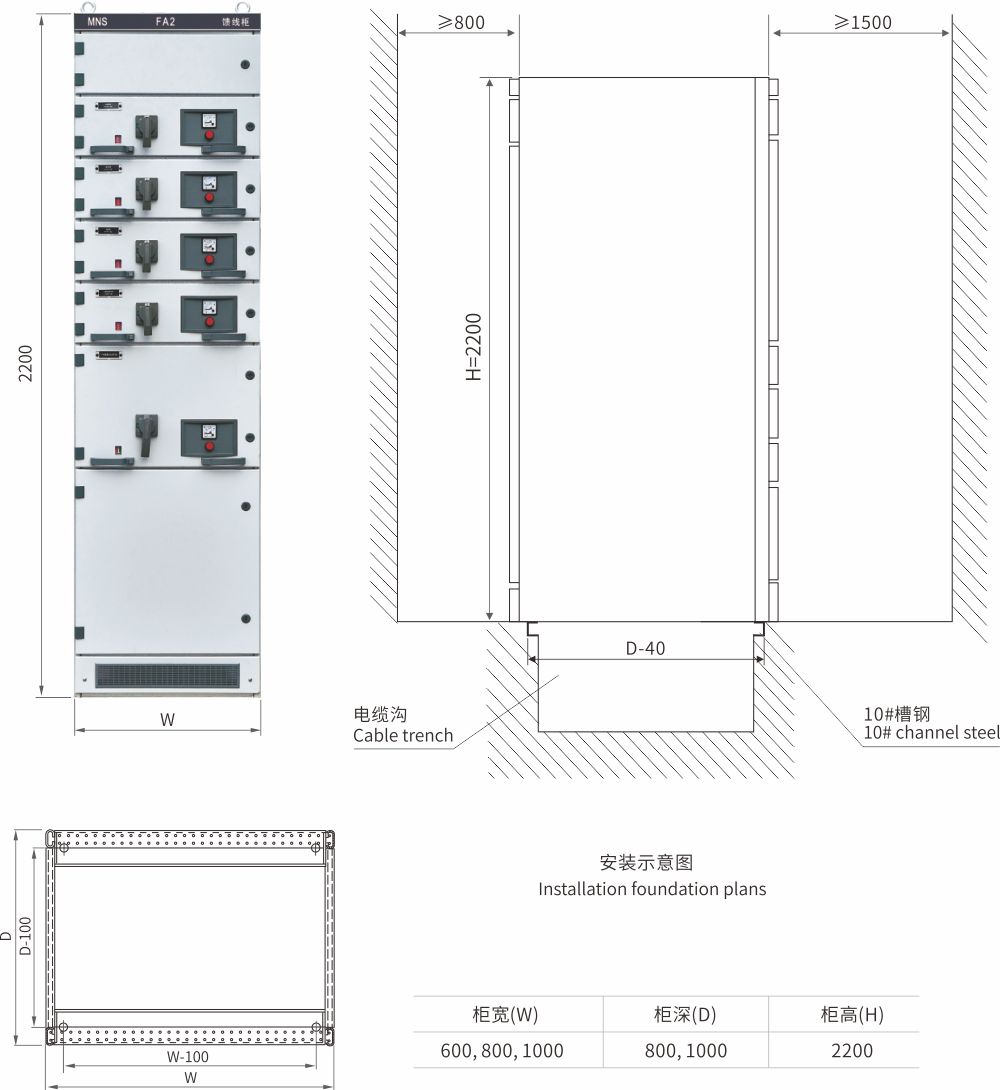

安裝MNS系列開關柜屬非靠墻垂直安裝，其后面為柜體的出線電纜溝，為便于維護，后面距墻通常為800~1200mm，正面距離安裝見下圖。
