產品概述

GCK 低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、660V，頻率為50Hz、額定電流為5000A及以下的供電系統中的配電和電動機集中控制之用。

本產品符合GB7251.12-2013《低壓成套開關設備和控制設備》，IEC61439-2:2011《低壓成套開關設備和控制設備》等標準的要求。

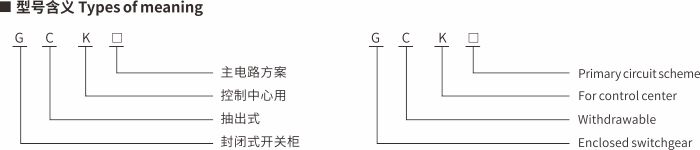

型號及特點

正常使用條件 Normalservice conditions

● 環境溫度:上限+40”℃，下限-15°C(特殊工藝下可達-45°C);

● 海拔高度不超過2500m(特殊工藝下，可達4000m);

● 相對溫度在最高溫度+40°C時不超過50%，在較低溫度時允許有較高的相對溫度，如+20°C時為90%;

● 空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃;
● 無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度;

● 開關柜適用于以下溫度運輸和儲存:-25°C至+55°C，在短時間內(不超過24小時)不超過+70°C;

注:超出上述正常使用條件時，用戶可與制造廠協商確定。

技術參數

名稱Description	單位Unit	參數Specifications
額定絕緣電壓 Rated insulation voltage	V	660/1000
額定工作電壓 Rated operating voltage	v	4400/660
輔助電路額定工作電壓 Rated operating voltage of auxiliary circuit	V	AC380、220, DCllO、220
母線額定電流 Rated busbar current	A	1000、1250、1600、2000、2500、 3200、4000、5000
母線額定短時耐受電流（有效值）1秒 Rated short time withstand current of busbar(1s rms)	kA	50、80
母線額定峰值耐受電流 Rated peak withstand current of busbar	kA/0.1s	105、140、176
分支母線額定電流 Rated branch busbar current	A	630、1000、1250、1600
分支母線額定短時耐受電流（有效值）1秒 Rated short time withstand current of Branch busbar (1s rms)	kA	30kA、50kA
分支母線額定峰值耐受電流 Rated peak withstand current of branch bus	kA/0.1s	63kA、105kA/0.1s
外殼防護等級 Degree of protection		IP30、IP40
母線設置 Bus Setup		三相四線制、三相五線制 Three phase four-wire, Three phase five-wire
操作方式 Operation		就地、遠方、自動 Local, Distance, Automatic

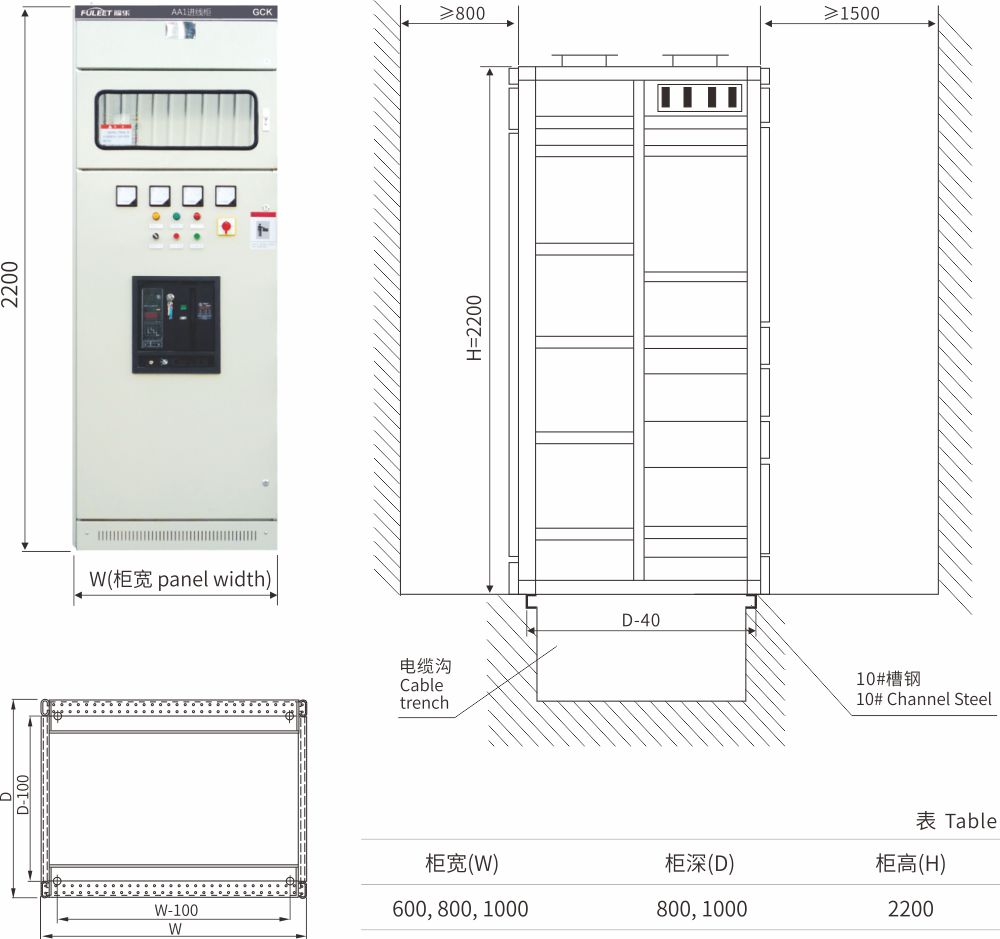

外形尺寸

結構及尺寸 Structure and Dimensions

安裝GCK(L)系列開關柜屬非靠墻垂直安裝，其后面為柜體的出線電纜溝，為便于維護，后面距墻通常為800~1200mm:正面距離安裝見下圖。
