產品概述
XL-21(G)X型低壓封閉式動力柜，適用于發電廠及工礦企業交流電壓500V及以下的三相三線、三相四線、三相五線制系統。作動力照明配電之用。XL-21(G)型低壓動力柜，具有配電方案靈活、組合方便、實用性強、結構新穎等特點。本產品符合GB7251.12-2013《低壓成套開關設備和控制設備》,IEC60439-2:2011《低壓成套開關設備和控制設備》等標準的要求。

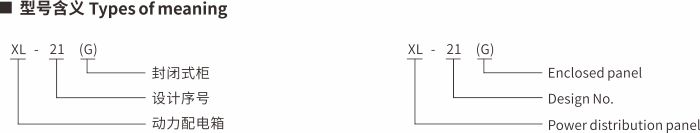

型號及特點
結構特點 Structuralcharacteristics
● 輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能，接觸器可采用 直流保護。
● 受電主開關具有瞬間拖扣和熱磁拖扣保護可選，為與下一級主開關配合，取消瞬間保護，避免了越級跳閘，并具有自投、手動操作和自動切換功能。
● 饋電電路主開關具有瞬間脫扣和熱磁脫扣保護，當用戶要求，可加裝漏電保護。
● 電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。
● 受電電路裝有電流表、電壓表。
技術參數
| 名稱Description | 單位Unit | 參數Specifications |
|
主電路額定電壓 Rated primary c,「cu,t voltage |
V | AC:380 |
|
輔助電路額定電壓 Rated aux1liarycircuitvoltage |
V | AC:220、380 |
|
額定頻率 Rated frequency |
Hz | 50 |
|
額定絕緣電壓 Rated, nsulat,onvoltage |
V | 660 |
|
額定電流 Rated current |
A | ≤1250 |

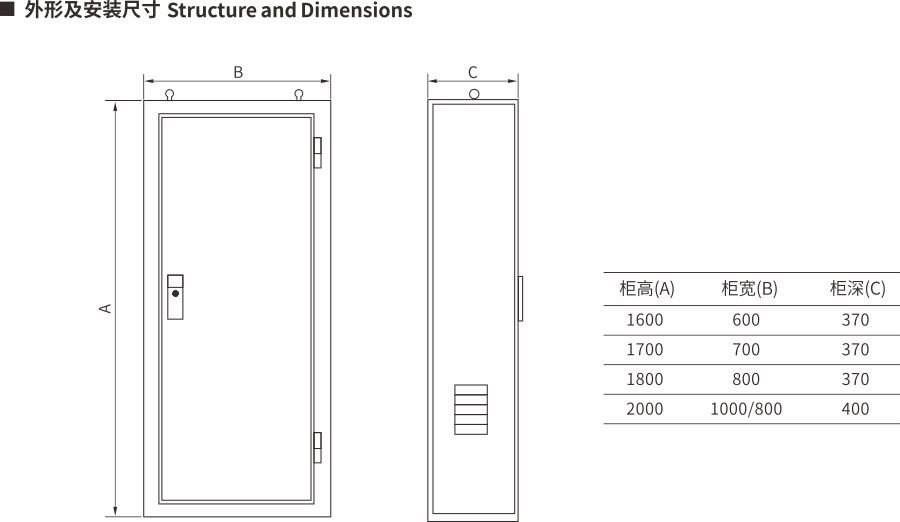

外形尺寸
