產品概述
適用于交流頻率50Hz、額定工作電壓500V以下電路中。在特殊要求下，防護等級可達到IP55，箱體上，下均有敲落孔，多管進線可預留活裝開孔板，最大額定電流可達400A，特別適用于工礦、賓館、民用住宅樓等用戶計量控制箱。本產品符合GB7251.12-2013《低壓成套開關設備和控制設備》,IEC60439-2:2011《低壓成套開關設備和控制設備》等標準的要求。

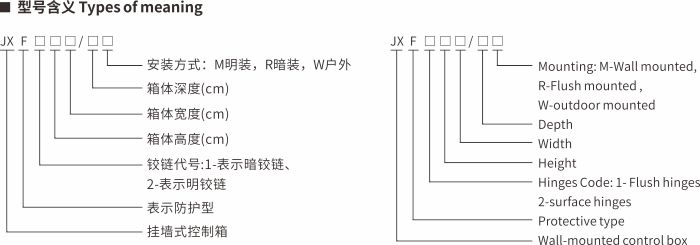

型號及特點
正常使用條件Normalservice conditions
● 溫度:-25°C~+40°C(特殊工藝下，可達-45°C);
● 濕度:≤50%(+40°C)
● 海拔:安裝地點的海拔不超過2500m;
● 額定工作電壓:230V 400V
● 額定工作電壓:400A
● 額定短路分斷能力:80kA
● 外殼防護等級:IP55
技術參數
型號
Type
規(guī)格Specifications
高H×寬W×深D(mm)
型號
Type
規(guī)格Specifications
高H×寬W×深D(mm)
JXF1-2525/14
250×250×140
JXF1-6040/23
600×400×230
JXF1-3025/14
300×350×140
JXF1-6050/14
600×500×140
JXF1-3025/18
300×350×180
JXF1-6050/20
600×500×200
JXF1-3030/14
300×300×140
JXF1-6050/23
600×500×230
JXF1-3030/20
300×300×200
JXF1-7050/16
700×500×160
JXF1-4030/14
400×300×140
JXF1-7050/20
700×500×200
JXF1-4030/20
400×300×200
JXF1-7050/25
700×500×250
JXF1-5040/14
500×400×140
JXF1-8060/20
800×600×200
JXF1-5040/20
500×400×200
JXF1-8060/25
800×600×250
JXF1-5040/23
500×400×230
JXF1-10080/20
1000×800×200
JXF1-6040/14
600×400×140
JXF1-10080/25
1000×800×250
JXF1-6040/20
600×400×200
JXF1-10080/30
1000×800×300
注:可按用戶要求定制 Notes: customizationforspecialspecification andrequirementis available
外形尺寸
暫無資料
