產品概述
非晶合金干式變壓器無油，沒有燃燒的危險，安裝在室內，可深入負荷中心以適應高密度負荷的現代大城市發展的需要?？蛰d負載損耗大幅降低，是當代最先進的節能型干式變壓器。
主要功能和特點
本產品具有空載損耗低、無油、阻燃自熄、耐潮,抗裂和免維修等優點。凡是現在使用普通干變的場所都可由非晶干變所取代，可用于高層建筑、商業中主、地鐵、機場、車站、工礦企業和發電廠。特別適合于易燃、易爆等防火要求高的場所安裝使用。

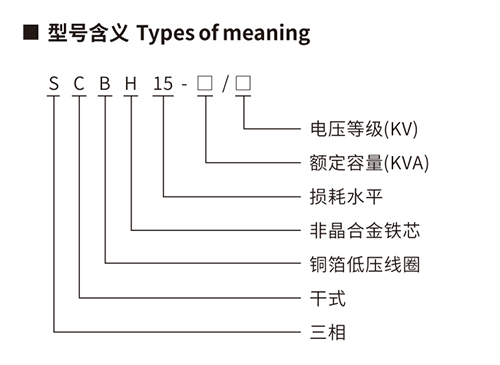

型號及特點
技術參數
|
額定容量 (KVA) Rated capacity |
電壓組合及分接范圍(kV) Voltage combination and tapping range |
聯結組標號 Lable of connecting group |
空載損耗 (W) No-Load loss |
負載損耗 (W) Load loss |
空載電流 (%) No-Load current |
阻抗電壓 (%) Impedance Voltage |
||||||||||||||||||||||||||||||||
| 高壓(kV) High- Voltage | 高壓分接范圍(%) High voltage tapping range | 低壓(kV} Low- Voltage | ||||||||||||||||||||||||||||||||||||
| 30 |
6 6.3 10 10.5 11 |
±5±2x2.5 | 0.4 | Dyn11 | 70 | 710 | 1.6 | 4 | ||||||||||||||||||||||||||||||
| 50 | 90 | 1000 | 1.4 | |||||||||||||||||||||||||||||||||||
| 80 | 120 | 1380 | 1.3 | |||||||||||||||||||||||||||||||||||
| 100 | 130 | 1570 | 1.2 | |||||||||||||||||||||||||||||||||||
| 125 | 150 | 1850 | 1.1 | |||||||||||||||||||||||||||||||||||
| 160 | 170 | 2130 | 1.1 | |||||||||||||||||||||||||||||||||||
| 200 | 200 | 2530 | 1.0 | |||||||||||||||||||||||||||||||||||
| 250 | 230 | 2760 | 1.0 | |||||||||||||||||||||||||||||||||||
| 315 | 280 | 3470 | 0.9 | 6 | ||||||||||||||||||||||||||||||||||
| 400 | 310 | 3990 | 0.8 | |||||||||||||||||||||||||||||||||||
| 500 | 360 | 4880 | 0.8 | |||||||||||||||||||||||||||||||||||
| 630 | 420 | 5880 | 0.7 | |||||||||||||||||||||||||||||||||||
| 630 | 410 | 5960 | 0.7 | |||||||||||||||||||||||||||||||||||
| 800 | 480 | 6960 | 0.7 | |||||||||||||||||||||||||||||||||||
| 1000 | 550 | 6130 | 0.6 | |||||||||||||||||||||||||||||||||||
| 1250 | 650 | 9690 | 0.6 | |||||||||||||||||||||||||||||||||||
| 1600 | 760 | 11730 | 0.6 | |||||||||||||||||||||||||||||||||||
| 2000 | 1000 | 14450 | 0.5 | |||||||||||||||||||||||||||||||||||
| 2500 | 1200 | 17170 | 0.5 | |||||||||||||||||||||||||||||||||||
| 1600 | 760 | 12960 | 0.6 | 8 | ||||||||||||||||||||||||||||||||||
| 2000 | 1000 | 15960 | 0.5 | |||||||||||||||||||||||||||||||||||
| 2500 | 1200 | 18890 | 0.5 | |||||||||||||||||||||||||||||||||||
外形尺寸
暫無資料
