產品概述

我公司生產的三相油浸式配電變壓器，器身采用了新型絕緣結構，提高了抗短路能力；鐵芯由高質量冷軋硅鋼片制成；高壓繞組均選用優質無氧銅線為材料，并采用多層圓筒式結構；所有緊固件均采用特殊防松處理。

產品具有高效率，低損耗的特點，可節省大量的電耗和運行費用，社會效益顯著，是國家推廣的高新技術產品。

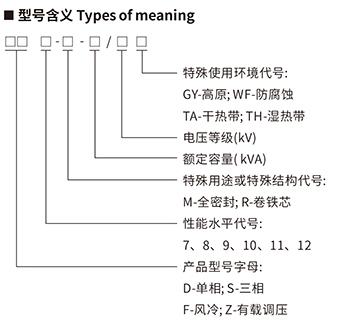

型號及特點

正常使用條件

海拔高度不超過1000m;
環境溫度：最高氣溫+40℃；
最高日平均氣溫+30℃；
最高年平均氣溫+20℃；
戶外最低氣溫-25℃。

變壓器產品標準

GB 1094.1-2013
GB 1094.2-2013
GB 1094.3-2017
GB 1094.5-2008
GB/T 6451-2015
GB 20052-2020
IEC 60076

性能技術指標

產品標準 :GB 1094.1-5 GB/T 6451-2015
額定高壓：11, 10.5, 10, 6.3, 6kV
額定低壓：0.4kV
聯結組別：Dyn11或Yyn0
高壓分接范圍：±5%或±2x2.5%
絕緣水平 ：LI75AC35/LI0AC5
頻率: 50Hz

可靠的結構

我公司在傳統結構和成熟的技術基礎上，做了許多改進，如采用了：
帶縱向油道的螺旋式線圈，內部散熱更好；
改進了線圈端面的有效支撐，抗短路電流能力更強；
采用了新的吊裝結構和器身定位結構，保證在長途運輸和運行中更為可靠；
我們還有很多獨特而可靠的結構，為您服務；
選用更高性能水平的變壓器，將具有更高水平的技術含量。

優質的材料

選用電阻率更低的無氧銅線，并經過系列附加的表面處理，更光滑，無毛刺尖角，使變壓器的負載損耗更低，電氣性能更為可靠。
選用優質的硅鋼片，隨著性能水平的提升，采用單位損耗更低的硅鋼片，使變壓器空載損耗更低。
選用優質層壓木絕緣件，絕不開裂，即使在短路電流作用下，也紋絲不動。
選用經過深層過濾的變壓器油，更低的含水，含氣，含雜質水平，變壓器工作更加可靠。
選用優質橡膠密封材料，有效防老化，杜絕滲漏。
所有原材料經過的質檢，所有原材料廠家均經過按照國家標準IS09000的嚴格審查。

技術經濟性能好

S20系列產品降低了空載損耗、負載損耗、空載電流，與S11系列相比分別下降了10%、24%、46%．因而使運行成本降低了19%。
S22系列產品在S20系列的基礎上，空載損耗平均降低了20%；空載電流比S20下降70-85%；平均溫降低10K，產品使用壽命增加一倍多，即使在超負載20%的條件下仍可長期運行，產品運行噪音降低2-4分貝。

卷鐵芯(R)

選S20(M)R-中的R表示鐵芯采用卷鐵芯，采用優質低單位的損耗冷軋硅鋼片，無需沖剪，沖孔，消除了傳統鐵芯的橫向、縱向接縫。
從而獲得更低的空載電流，使變壓器的無功損耗水平更低。從而獲得更低的噪聲水平，讓變壓器更加環保。
整體式鐵芯，夾件主要是夾緊線圈，從而進一步加強了線圈的抗短路電流能力。

全密封(M)

選S20(M)R中的M表示油箱采用全密封結構，全密封式配電變壓器與普通油浸式變壓器相比，取消了儲油柜，油箱的波翅代替油管作為冷卻散熱元件，波紋油箱由優質冷軋薄板在專用生產線上制造，波翅可以隨變壓器體積的漲縮而漲縮，從而使變壓器與大氣隔絕，防止和減緩油劣化和絕緣受潮，增強運行可靠性，正常運行免維護。
波紋油箱表面經去油、去銹、磷化處理后用三防(防雨、防潮、防鹽霧)漆涂裝，適合在冶金、石化、礦山等環境下使用。

技術參數

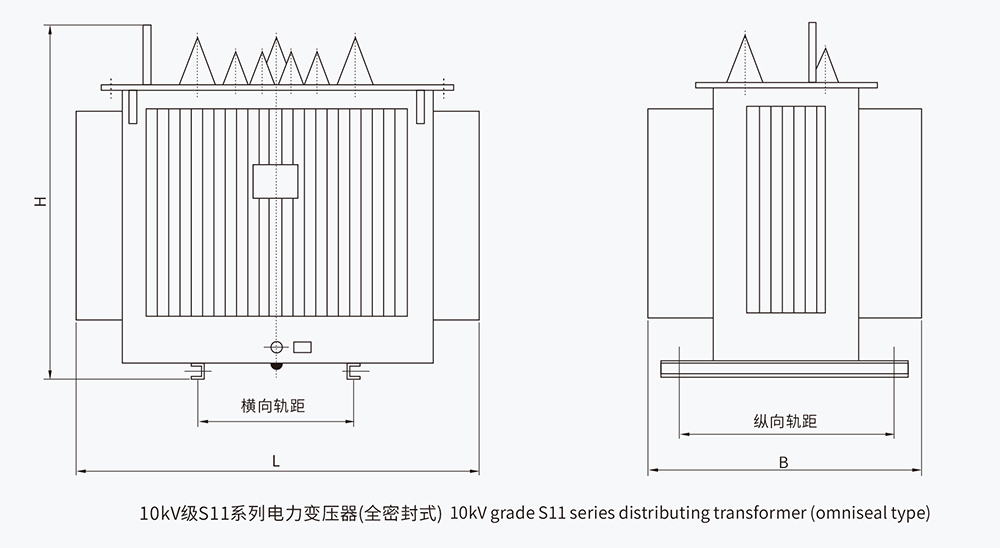

外形尺寸
