產品中心

S(B)H□-M型非晶合金卷鐵芯電力變壓器

一個世紀以來，電力變壓器原理未曾改變，隨著年代的推進，先進生產設備日臻完善，我公司生產的非晶合金卷鐵芯變壓器是用新型導磁材料——非晶合金卷繞制作鐵芯而成的變壓器，它比硅鋼片作鐵芯變壓器的空載損耗下降的80%左右，空載電流下降約80%，是目前節能效果較理想的配電變壓器，特別適用于農村電網和發展中地區等負載率較低的地方。非晶合金鐵芯配電變壓器空載損耗低、節...

我要詢價

產品概述
型號及特點
技術參數
外形尺寸

產品概述

一個世紀以來，電力變壓器原理未曾改變，隨著年代的推進，先進生產設備日臻完善，我公司生產的非晶合金卷鐵芯變壓器是用新型導磁材料——非晶合金卷繞制作鐵芯而成的變壓器，它比硅鋼片作鐵芯變壓器的空載損耗下降的80%左右，空載電流下降約80%，是目前節能效果較理想的配電變壓器，特別適用于農村電網和發展中地區等負載率較低的地方。非晶合金鐵芯配電變壓器空載損耗低、節能、環保優勢明顯，符合我國政府倡導的“節約資源，保護環境，建設節約型社會”產業政策。油浸變壓器還可減排CO、SO、NOx等有害氣體，被稱為二十一世紀的“綠色材料”。

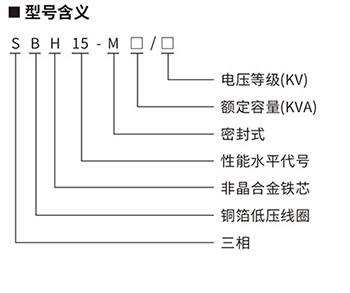

型號及特點

產品符合標準

GB 1094.1- 2013《電力變壓器第一部分:總則》
GB 1094.2- 2013《電力變壓器第二部分:溫升》
GB 1094.3- 2017《電力變壓器第三部分:絕緣水平和外絕緣空間間隙》
GB 1094.5- 2008《電壓變壓器第五部分:承受短路的能力》
GB/T 25446-2010《油浸式非晶合金鐵芯配電變壓器技術參數和要求》
GB/T 1094.10-2003 《電力變壓器第10部分: 聲級測定》
IEC 60076《電力變壓器》

產品特點

變壓器鐵芯用非晶合金帶材卷制而成，空載損耗比S9型變壓器降低80%左右，比JB/T 10318規定值低25%左右。

變壓器低壓采用銅箔線圈，增強變壓器承受短路的能力。

變壓器聯結組采用Dyn11，減少諧波對電網的影響，改善供電質量。

油箱和箱蓋焊為一體的全密封結構,延長使用壽命,免維修。
變壓器采用真空注油，可完全排除線圈中氣泡，確保絕緣性能穩定。
每臺變壓器出廠前都進行峰值電壓高于國家標準25%的全波雷電沖擊實驗，確保變壓器安全可靠運行。

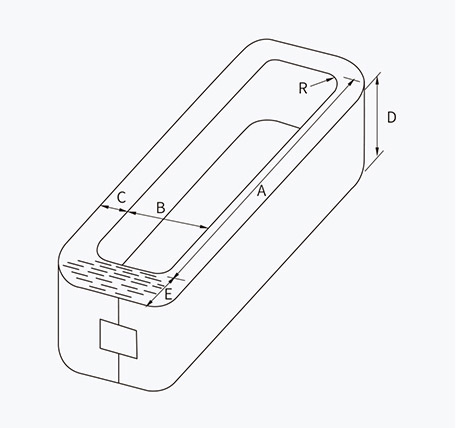

帶材寬度：142mm、170mm、213mm

A：鐵芯窗高：150-1000mm
B：鐵芯窗寬：65-500mm
C：鐵芯疊厚：20-180mm
D：鐵芯高度：帶材寬度+4mm(環氧樹脂涂層厚度)帶材寬度+2mm(膠水涂層厚度)
E：鐵芯接頭疊厚：鐵心疊厚Cx1.18mm外層最大帶材周長3500mm

技術參數

SH15-M技術參數

額定容量 (KVA) Rated capacity	電壓組合及分接范圍(kV) Voltage combination and tapping range			聯結組標號 Lable of connecting group	空載損耗 (W) No-Load loss	負載損耗 (W) Load loss	空載電流 (%) No-Load curre nt	短路阻抗 (%) Short circuit impedance
額定容量 (KVA) Rated capacity	高壓(kV) High- Voltage	高壓分接范圍(%) High voltage tapping range	低壓(kV) Low- Voltage	聯結組標號 Lable of connecting group	空載損耗 (W) No-Load loss	負載損耗 (W) Load loss	空載電流 (%) No-Load curre nt	短路阻抗 (%) Short circuit impedance
30	6 6.3 10 10.5 11	±5±2x2.5	0.4	Dyn11	33	600	1.70	4.0
50					43	870	1.30
63					50	1040	1.20
80					60	1250	1.10
100					75	1500	1.00
125					85	1800	0.90
160					100	2200	0.70
200					120	2600	0.70
250					140	3050	0.70
315					170	3650	0.50
400					200	4300	0.50
500					240	5150	0.50
630					320 380 450	6200 7500 10300	0.30 0.30 0.30	4.5
800
1000
1250					530	12000	0.20
1600					630	14500	0.20
2000					750	17400	0.20	5
2500					900	20200	0.20	5

SH16-M技術參數

型號 Type	電壓組合(kV) Voltage combination			聯結 方式 Conn- ecting way	空載損耗 (W) No- Load loss	負載損耗 (W) Load loss	空載電流 (%) No- Load current	阻抗電壓 (%) Impe- dance voltage	外形尺寸 size			安裝底座中心 Center of installation base (L2xL1/4-?D) mm	油重 (kg) Weight of oil	總重 (kg) Total weight
型號 Type	高壓 High- Voltage	高壓分接范圍 (%) High voltage tapping range	低壓 Low- Voltage	聯結 方式 Conn- ecting way	空載損耗 (W) No- Load loss	負載損耗 (W) Load loss	空載電流 (%) No- Load current	阻抗電壓 (%) Impe- dance voltage	L	H	B	安裝底座中心 Center of installation base (L2xL1/4-?D) mm	油重 (kg) Weight of oil	總重 (kg) Total weight
SH16-M-50/10	6 6.3 6.6 10 10.5 11 (20)	±2 x2.5 ±31 x2.5	0.4	Dyn11 Yyn0	38	870	0.9	4.0	950	1040	620	400x550/4-?14	160	680
SH16-M-100/10					58	1500	0.7	4.0	1060	1070	770	400x660/4-?14	190	890
SH16-M-160/10					78	2200	0.5	4.0	1060	1150	930	400x870/4-?19	250	1190
SH16-M-200/10					90	2600	0.5	4.0	1110	1170	930	550x870/4-?19	270	1300
SH16-M-250/10					110	3050	0.5	4.0	1180	1180	1010	550x870/4-?19	300	1460
SH16-M-315/10					130	3650	0.4	4.0	1180	1180	1010	550x870/4-?19	240	1400
SH16-M-400/10					160	4300	0.4	4.0	1200	1180	1010	550x870/4-?19	280	1660
SH16-M-500/10					190	5150	0.4	4.0	1270	1200	1160	660x1070/4-?19	300	1950
SH16-M-630/10					230	6200	0.3	4.5	1450	1330	1240	820x1070/4-?14	480	2450
SH16-M-800/10					280	7500	0.3	4.5	1520	1460	1380	820x1070/4-?19	520	2900
SH16-M-1000/10					330	10300	0.3	4.5	1720	1510	1460	820x1070/4-?19	680	3500
SH16-M-1250/10					390	12000	0.2	4.5	1785	1690	1330	820x1070/4-?19	800	3980
SH16-M-1600/10					470	14500	0.2	4.5	1880	1970	1380	820x1070/4-?19	850	5300
SH16-M-2000/10					570	17400	0.2	5.0	2080	1965	1540	820x1070/4-?19	1310	6150
SH16-M-2500/10					680	20200	0.2	5.0	2400	2350	1500	820x1070/4-?19	1850	8200

■產品絕緣水平

電壓等級 Voltage class (kV)	設備最高電壓有效值 Effective value of max voltage of equipment (kV)	額定短時工頻耐受電壓有效值kV/分鐘 Effective value of rated short duration power frequency withstand voltage KV/min	額定雷電沖擊耐受電壓全波峰值(kV) Full wave peak value of rated lightning impulse withstand voltage
≤1	≤1.1	5	-
6	6.9	25	75
10	11.5	35	95
20	23	50	125

外形尺寸
