產品概述
本公司與沈變所設計開發的復合截面卷鐵心H級非包封干式變壓器，創造性的改革了傳統變壓器的磁路結構和變壓器的整體布局，使得產品在各項技術達到了國際先進水平。同時在節能，環保方面有顯著的優勢。本產品三相空載電流平衡，空載損耗和空載電流更低，同比國家標準分別下降40%和80%，體積和重量更小和噪聲更低，越來越受到用戶的青睞。產品廣泛應用于高層建筑、購物中心、機場、地鐵、車站、碼頭、石油、化工、核電站、核潛艇、居民密集區、輕軌、電廠等需防火、防爆等場所。

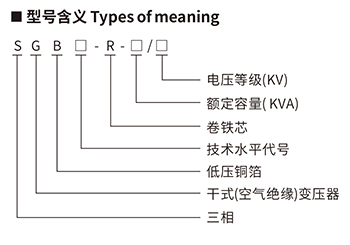

型號及特點
正常使用條件
最高溫度：+40℃
最高日溫度：+30℃
最高年平均溫度：+20℃
冷卻方式：AN
最低溫度：-30℃
海拔高度：1000m以下
戶內使用：(加外殼為戶外使用)
性能技術指標
額定電壓：高壓：6.0、10、10.5、11KV
低壓：0.4KV
高壓分接范圍：+5%或者2x2.5%
聯結方式：Yyn0/Dyn11
絕緣等級：H級
絕緣水平：LI60AC35/AC3
聲級為：40 - 50dB
產品標準
GB/T 10228-2015 干式電力變壓器技術參數和要求》
GB 1094.11-2007《電力變壓器第11部分: 干式變壓器》
GB 1094.3-2017《絕緣水平絕緣試驗和外絕緣空氣間隙》
GB/T 1094.12-2013《干式電力變壓器負載導則》
GB 4208-2017《外殼防護等級IP代碼》
JB/T 10088-2016《6~220KV級變壓器聲級》
產品結構
與傳統疊裝鐵芯對比在鐵芯的疊裝無論是直接接地縫式或斜縫搭接式，都要有接縫，硅鋼片的接縫處形成磁路中的空氣隙，所以在接縫處是高磁阻的磁通飽和區，能量損耗集中在這里。如果鐵芯沒有接縫，也就不存在高能耗區，便可充分發揮優質鐵芯材料高導磁率的特點。
電力變壓器應用卷繞式的鐵芯，利用其連續卷繞沒有接縫的特點，可以大大改進變壓器的磁路性。
美國杜邦NOMEX絕緣材料繞組技術用于線圈絕緣結構，使產品絕緣耐熱提升為H級，可燃物減少80%。
低壓線圈采用箔式線圈結構。
高壓線圈采用餅式線圈結構，由于NOMEX紙包銅線繞制，餅間全部采用高分子復合材料墊片支墊。
箔式低壓線圈與餅式高壓線圈相互配合，繞組端部漏抗小，提高了變壓器抗短路能力。
高低壓線圈采用NOMEX絕緣材料配合高分子復合材料，無論在較潮濕的條件下，還是在高溫條件下，仍保持較高的電氣性能。
產品特點
三相電流基本平衡，運行時減少由于電網三相電流不平衡帶來的有功損耗。
鐵芯無接縫，并通過退火處理，空載損耗及空載電流比疊片鐵芯大幅度下降， 同比SCB9分別下降30-40%和80%，達到節能降耗之目的。
鐵芯無接縫，變壓器的噪音大幅度下降，比傳統的降低了10dB，噪聲在50dB以下。
高壓線圈采用餅式線圈結構，由杜邦紙包銅線繞制，高頻復合材料支墊，局部放電量達到最低。
箔式低壓線圈與餅式高壓線圈最佳的結合，繞組端部漏電抗小，同時因線圈支撐緊壓裝置分布均勻，因此變壓器抗短路能力強。
本產品所采用的材料都具有耐熱、阻燃性能，特別是絕緣材料，一直用于航空工業上。使得本產品有較好的耐高溫，防火性能即使在800°C的高溫下，也不會釋放有毒或者腐蝕性物質。
復合卷鐵芯獨特的工藝，科技與傳統的完美結合，在傳統變壓器成功運行的經驗上總結開發，提高了變壓器本身的通風效應，達到了更好的散熱效果。因而產品使用壽命延長，過負載能力相應提高，在120%的過負載條件下可以長期安全的運行。
技術參數
SGB11-R技術參數
|
額定容量 (KVA) |
SC9 |
SGB11-R |
SGB11-R比SC9下降(%) |
||||
|
空載電流(%) |
空載損耗(W) |
空載電流(%) |
空載損耗(W) |
空載電流(%) |
空載損耗(W) |
噪聲(%) |
|
|
50 |
2.1 |
320 |
0.5 |
230 |
76.1 |
39 |
30 |
|
80 |
2.1 |
400 |
0.5 |
300 |
76.1 |
33.3 |
|
|
100 |
1.8 |
430 |
0.4 |
330 |
77.7 |
30.1 |
|
|
125 |
1.6 |
490 |
0.4 |
390 |
75 |
25.6 |
|
|
160 |
1.4 |
580 |
0.4 |
450 |
71.4 |
29 |
|
|
200 |
1.4 |
650 |
0.3 |
500 |
78.5 |
30 |
|
|
250 |
1.4 |
780 |
0.3 |
600 |
78.5 |
30 |
|
|
315 |
1.4 |
920 |
0.3 |
700 |
78.5 |
31.5 |
30 |
|
400 |
1.2 |
1050 |
0.3 |
780 |
75 |
34.6 |
|
|
500 |
1.2 |
1200 |
0.3 |
920 |
75 |
30.5 |
|
|
630 |
1.2 |
1500 |
0.3 |
1010 |
75 |
48.5 |
|
|
630 |
1 |
1400 |
0.3 |
1050 |
70 |
33.3 |
|
|
800 |
1 |
1650 |
0.2 |
1270 |
80 |
30 |
|
|
1000 |
0.8 |
1950 |
0.2 |
1485 |
75 |
31.3 |
|
|
1250 |
0.8 |
2250 |
0.2 |
1785 |
75 |
26.1 |
|
|
1600 |
0.8 |
2650 |
0.2 |
2050 |
75 |
29.2 |
|
|
2000 |
0.6 |
3600 |
0.2 |
2490 |
66 |
44.5 |
|
|
2500 |
0.6 |
4350 |
0.2 |
3000 |
66 |
45 |
|
SGB11-R-50~2500/10卷鐵芯干式變壓器技術參數
|
額定容量 (KVA) |
空載損耗(W) |
負載損耗W(145°C) |
空載電流(%) |
聲級(LPA)db |
阻抗電壓 |
||||
|
國標 |
企標 |
國標 |
企標 |
國標 |
企標 |
國標 |
企標 |
||
|
50 |
360 |
230 |
1490 |
1040 |
2.8 |
0.5 |
55 |
45 |
4 |
|
80 |
460 |
300 |
2150 |
1500 |
2.6 |
0.5 |
55 |
45 |
4 |
|
100 |
510 |
330 |
2550 |
1530 |
2.4 |
0.4 |
55 |
45 |
4 |
|
125 |
600 |
390 |
3050 |
1830 |
2.2 |
0.4 |
56 |
45 |
4 |
|
160 |
700 |
450 |
3650 |
2190 |
2.2 |
0.4 |
58 |
45 |
4 |
|
200 |
820 |
500 |
4680 |
2808 |
2.0 |
0.3 |
58 |
45 |
4 |
|
250 |
950 |
600 |
5500 |
3300 |
2.0 |
0.3 |
58 |
46 |
4 |
|
315 |
1100 |
700 |
6600 |
3960 |
1.8 |
0.3 |
60 |
46 |
4 |
|
400 |
1300 |
780 |
7800 |
4680 |
1.8 |
0.3 |
60 |
46 |
4 |
|
500 |
1500 |
920 |
9350 |
5610 |
1.8 |
0.3 |
62 |
46 |
4 |
|
630 |
1750 |
1010 |
10900 |
6540 |
1.6 |
0.3 |
62 |
48 |
4 |
|
630 |
1680 |
1050 |
11500 |
6900 |
1.6 |
0.3 |
62 |
48 |
6 |
|
800 |
2120 |
1270 |
13600 |
8160 |
1.6 |
0.2 |
64 |
48 |
6 |
|
1000 |
2480 |
1485 |
15700 |
9420 |
1.4 |
0.2 |
64 |
49 |
6 |
|
1250 |
2980 |
1785 |
18400 |
11040 |
1.4 |
0.2 |
65 |
49 |
6 |
|
1600 |
3420 |
2050 |
21300 |
12780 |
1.4 |
0.2 |
66 |
49 |
6 |
|
2000 |
4150 |
2490 |
25000 |
15000 |
1.2 |
0.2 |
66 |
50 |
6 |
|
2500 |
5000 |
3000 |
29100 |
17460 |
1.2 |
0.2 |
67 |
50 |
6 |
外形尺寸
|
型號 |
非封閉式(無防護外罩) No-encapsulated (without protective housing) |
m |
n |
g |
封閉式(有防護外罩) |
M |
重量 kg Weight |
|
SG11-50/10 |
1120x700x1050 |
330 |
600 |
700 |
1420x1230x1330 |
330 |
600 |
|
SG11-80/10 |
1120x700x1050 |
330 |
600 |
700 |
1420x1230x1330 |
330 |
630 |
|
SG11-100/10 |
1120x700x1050 |
400 |
600 |
700 |
1420x1230x1330 |
400 |
660 |
|
SG11-125/10 |
1130x700x1135 |
400 |
600 |
700 |
1430x1250x1390 |
400 |
720 |
|
SG11-160/10 |
1150x700x1145 |
550 |
600 |
700 |
1450x1260x1400 |
550 |
830 |
|
SG11-200/10 |
1170x800x1160 |
550 |
700 |
700 |
1470x1260x1410 |
550 |
920 |
|
SG11-250/10 |
1195x800x1220 |
590 |
700 |
700 |
1500x1280x1470 |
590 |
1020 |
|
SG11-315/10 |
1220x800x1260 |
550 |
700 |
700 |
1520x1290x1510 |
550 |
1170 |
|
SG11-400/10 |
1260x900x1350 |
550 |
800 |
1000 |
1560x1310x1600 |
550 |
1480 |
|
SG11-500/10 |
1295x900x1455 |
550 |
800 |
1000 |
1600x1320x1710 |
550 |
1690 |
|
SG11-630/10 |
1451x1000x1340 |
660 |
900 |
1000 |
1720x1440x1590 |
660 |
1840 |
|
SG11-630/10 |
1415x1000x1340 |
660 |
900 |
1000 |
1720x1440x1590 |
660 |
1840 |
|
SG11-800/10 |
1475x1000x1355 |
780 |
900 |
1000 |
1780x1540x1610 |
780 |
2100 |
|
SG11-1000/10 |
1525x1000x1490 |
830 |
900 |
1000 |
1830x1560x1740 |
830 |
2380 |
|
SG11-1250/10 |
1580x1100x1510 |
665 |
1000 |
1000 |
1880x1580x1760 |
665 |
2830 |
|
SG11-1600/10 |
1660x1250x1570 |
665 |
1150 |
1000 |
1960x1600x1820 |
665 |
3700 |
|
SG11-2000/10 |
1730x1250x1715 |
660 |
1150 |
1000 |
2130x1630x1970 |
660 |
4310 |
|
SG11-2500/10 |
1825x1250x1760 |
680 |
1150 |
1000 |
2130x1640x2010 |
660 |
4810 |
注：以上尺寸如有變化， 以實際產品為準。
